激光战棋

大型科普互动装置设计

2024
Teamwork: Ziqi Liu, Zhang Jiang, Xinyang Liu
Advisor: Lei Zhang, Linhong Ji

这项工作是我们与中国科技馆合作设计的科普互动装置，展示于其“科学乐园”展厅。

该装置通过基于光路的竞赛游戏形式，帮助参与者直观地理解和反思反射与折射原理。在确保趣味性、展示性和教育价值的同时，它采用了磁力吸引控制和光路与操作区分离的设计，以最大限度地提高使用过程中的可控性和安全性。

example image

概念设计与草图

基于“引导激光发射器发出的光到对方接收器以获胜”的基本规则，并结合星际战争的游戏设定，我们拓展了游戏玩法并设计了外观。
此外，为了安全考虑，我们开发了一种独特的磁力吸引方法和装置结构，控制光学组件的移动和旋转，确保光线和光学组件保持水平，最大限度地减少激光对眼睛的曝光风险。

example image

建模与装配设计

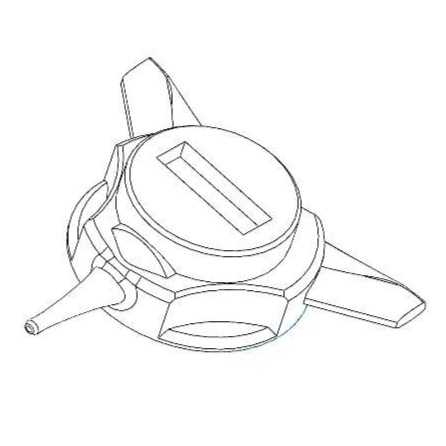

考虑到策略棋盘游戏的形式和星际战争的设定，我们在组件设计中采用了简洁且简化的几何形状。既确保了飞船形状的辨识度，又保持了飞船与其下方光学组件之间的统一设计，确保了在意义和视觉风格上的一致性与连贯性。

example image

example image

example image

example image

example image

example image

example image

example image

example image

example image

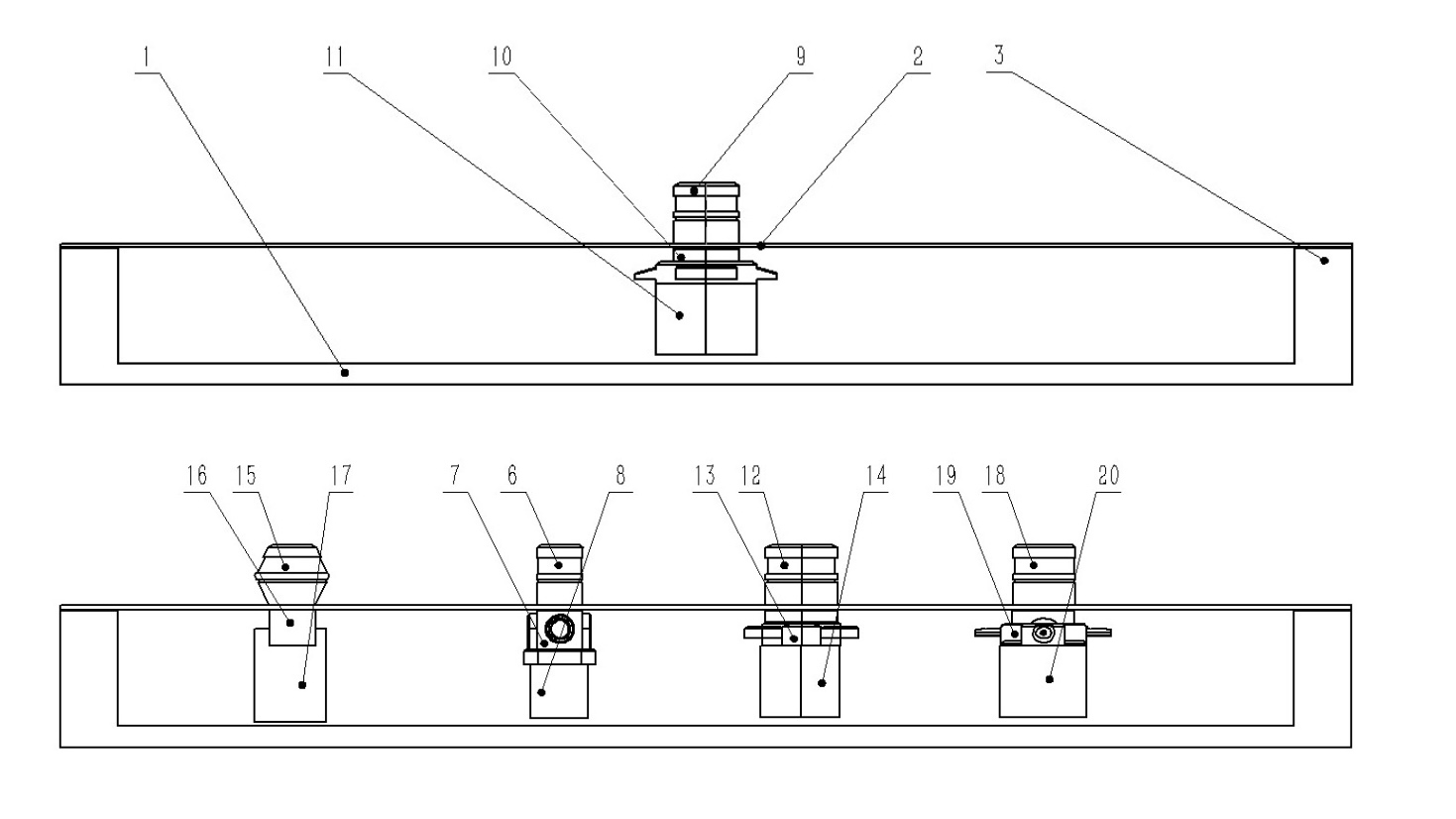

在组装方面，我们精确限制了基座上封闭空间的高度，以避免激光对眼睛的直射风险。同时，我们采用磁力配合的方法，实现了安全且有效的控制。

example image

example image

渲染图与效果演示

example image

example image

example image

example image

example image

example image

example image

example image

example image

原型制作与组装

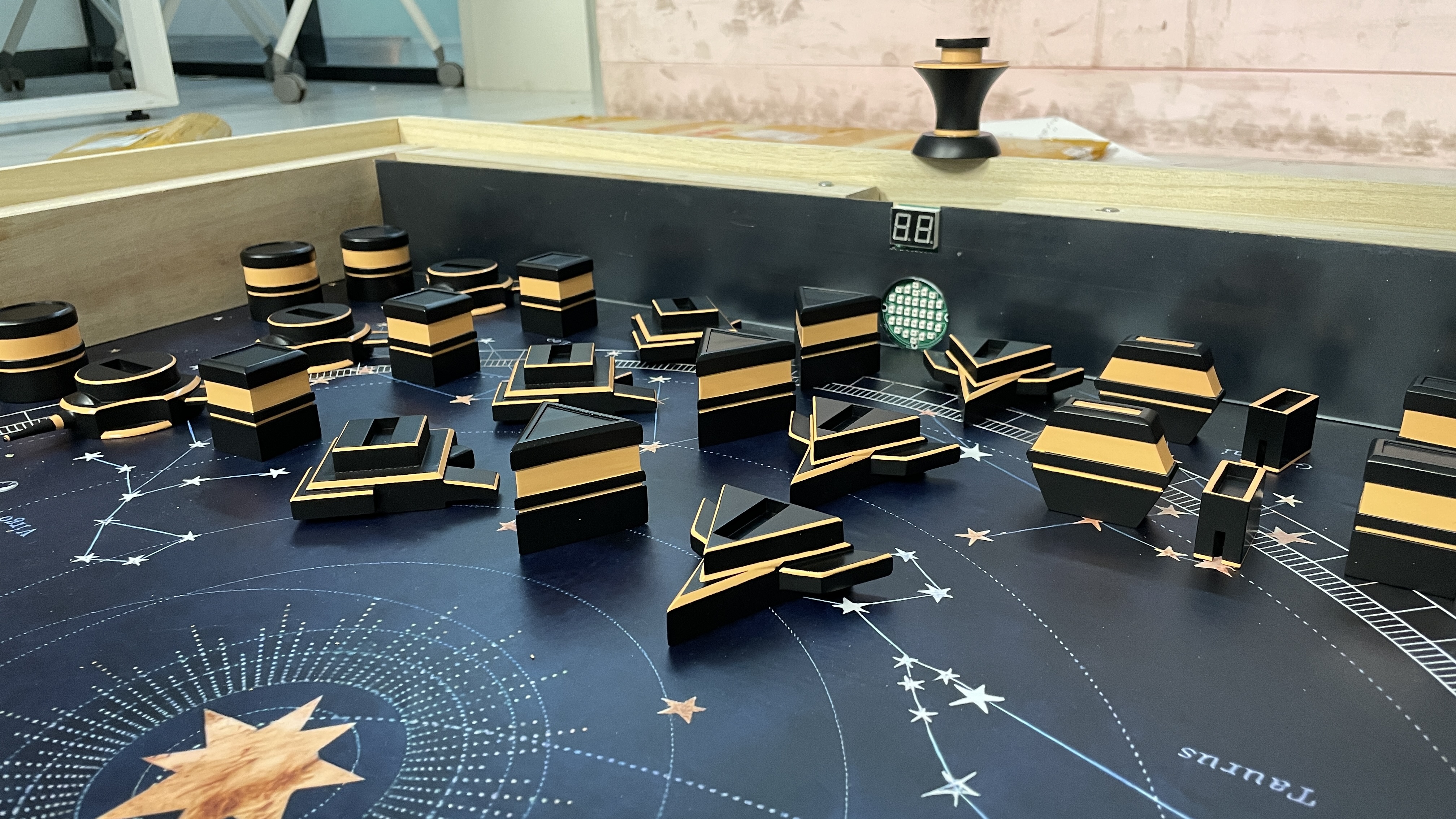

我们采用了3D打印、激光切割等方法来制造所需的组件。目前，最终的组装工作正在进行中。

example image

example image

example image

example image

example image

example image
